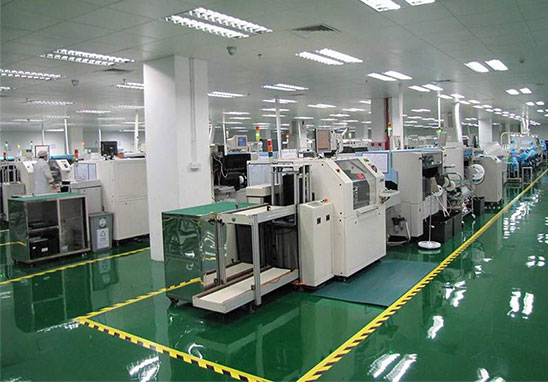

深圳宏力捷是擁有10多年SMT貼片加工打樣經驗的SMT工廠，可提供PCB設計、電路板打樣、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式加工服務。

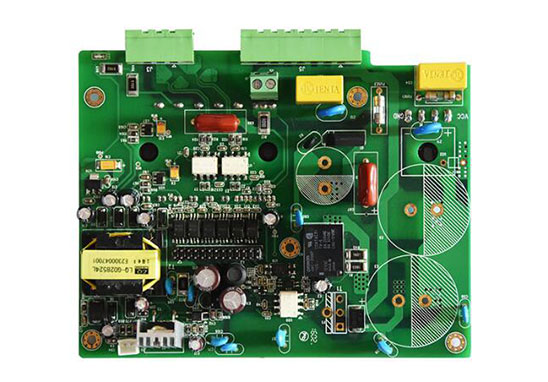

SMT貼片加工打樣產品范圍
十多年的SMT貼片加工打樣歷程中，深圳宏力捷電子積累了成熟完備的SMT貼片加工技術，SMT貼片加工打樣業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：
1. 無線通訊設備：如無線基站。
2. 光網絡傳輸設備：如SDH、DWDM設備。
3. 數據通信設備：如高端路由器、LANSWITCH、ADSL等。
4. 高端計算設備：服務器、主機主板等。
5. 多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP等。
6. 大功率開關電源產品：家電、計算機、通訊、開關電源等。
7. 電力電子設備：變頻器、UPS、工業電源、工控板等。
SMT貼片加工打樣能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
SMT貼片加工打樣需提供資料
1. 完整PCB做板文件（Gerber文件、擺位圖、鋼網文件）及做板要求；
2. 完整BOM（包含型號、品牌、封裝、描述等）；
3. PCBA裝配圖。
PS：報PCBA功能測試費用，需提供PCBA功能測試方法。
SMT貼片加工打樣收費標準
SMT貼片加工打樣費用=PCB板費用+PCB測試費+PCB工程費(小批量適用)+元器件采購成本（部分上浮5%）+SMT/DIP焊接費用+PCBA測試費用+組裝工程費（小批量適用）+特殊包裝及物流費用（如客戶需要）。
SMT貼片加工打樣交期
SMT貼片加工打樣的時間構成：元器件采購和PCB生產+SMT貼片加工+DIP插件加工+PCBA測試+成品組裝。
SMT貼片加工打樣的時間明細：元器件和PCB采購一般都是同時下單，PCB生產需要3-10天，元器件采購2-15，元器件的到貨時間相對不確定，SMT和DIP加起來需要3-5天，PCBA測試一般需要1-3天，成品組裝2-5天。
SMT貼片加工打樣服務流程
1. 項目咨詢/報價：客戶提供完整PCBA資料報價；
2. 客戶下單：客戶確認報價，簽訂合同，支付預付款；
3. 工程評估：工程評估客供資料，轉化為最終生產資料；
4. 采購原料：采購根據生產資料，安排PCB制板和元件采購；
5. PCBA生產：齊板齊料后，進行SMT、DIP焊接加工；
6. PCBA測試：根據客戶需求對產品進行測試；
7. 包裝售后：客戶支付尾款，PCBA打包出貨。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
