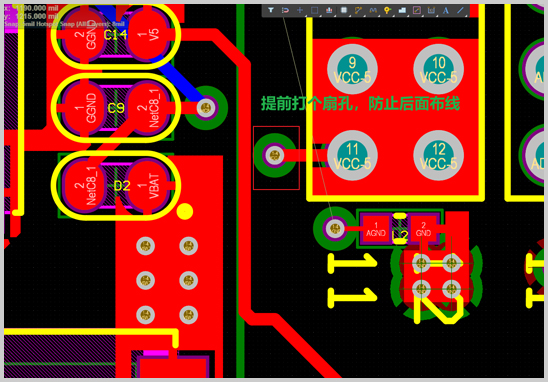

一、什么是PCB扇孔設計？
扇孔設計（Fan-out Design）指的是在PCB布線過程中，為了方便后續走線、測試和焊接，將BGA封裝或其他密腳器件的焊盤引出到外部通孔或過孔的設計方法。
它的本質是“從芯片引腳往外扇開一圈過孔”，像一把扇子打開的形狀，所以叫“扇孔”。
常見的扇孔類型：
- 直通孔扇孔（Through-hole Fan-out）：過孔從頂層貫穿到底層，適合雙層/多層PCB。
- 盲孔/埋孔扇孔（Blind/Buried Fan-out）：用于高密度互連（HDI）板，提升走線密度。
- 微盲孔扇孔（Microvia Fan-out）：多用于高精密BGA，減小過孔尺寸，提升信號完整性。
參考：IPC-2221《通用印制板設計標準》中對過孔設計及最小間距有明確建議。
二、為什么扇孔設計對PCB投產影響這么大？
扇孔設計直接影響PCB能不能順利生產，尤其是高精密板，出錯就可能導致：
- 鉆孔無法加工（過孔太小、間距不夠）
- 阻焊橋開短路（阻焊層覆蓋不到位）
- 焊接不良（過孔吃錫或虛焊）
- 信號干擾增加（走線繞路、阻抗不匹配）
生產廠家最怕的就是拿到一個“設計得很漂亮但根本做不出來”的PCB，返工成本高、周期長。
三、做好PCB扇孔設計的關鍵技巧
1. 選好過孔尺寸與間距
- 一般情況下，機械鉆孔直徑≥0.2mm，激光鉆（微盲孔）≥0.1mm（具體取決于廠商能力）。
- 過孔間距建議 ≥0.15mm，避免加工時孔壁變形或短路。
2. 合理選擇扇出方向
- BGA封裝一般采用“斜對角扇出”或“環形扇出”，保證走線最短、信號最優。
- 對于高速信號，優先避開電源區和敏感模擬區域。
3. 區分信號層與電源層過孔
- 高速差分信號扇出時，要保持走線長度和阻抗一致。
- 電源與地的扇孔位置應靠近，以降低環路面積。
4. 盲孔與埋孔的設計考慮
- 盲孔扇出可以減少占用面積，但增加了制造成本與難度。
- 埋孔扇出在高層板（8層及以上）中常用，但要與廠家提前確認疊層方案。
5. 生產可制造性（DFM）檢查
- 設計完成后，一定要與PCB廠做一次DFM檢查，確保鉆孔、銅厚、阻焊、疊層都符合加工能力。
- 這一步能避免 80% 的投產返工。
四、常見扇孔設計錯誤及后果
1. 孔太小 → 鉆頭斷、良率低
2. 間距不夠 → 阻焊橋開短路
3. 過孔吃錫 → 焊點虛焊、氣泡
4. 盲埋孔未交代清楚 → 廠家按默認通孔加工，直接報廢
5. 扇孔方向混亂 → 走線繞遠、串?dāng)_風險高
五、宏力捷的PCB扇孔設計優勢
- 熟悉IPC-2221、IPC-7351B等國際標準
- 掌握各大PCB廠商的加工能力參數，設計一次到位
- 從原理圖到BOM、樣品打板全流程服務，客戶只需提供原理圖即可
- 高精密BGA、盲埋孔、HDI板扇孔設計經驗豐富
PCB扇孔設計看似只是布線前的一個小步驟，但它直接決定了能不能一次順利投產。
記住三個關鍵詞：尺寸合理、方向正確、提前確認廠家能力，你的板子就能少走很多彎路。
如果你正在為高密度PCB設計發愁，可以直接找我們宏力捷——省心、省時、省成本。
