什么是PCBA加工程序燒錄？
簡單來說，程序燒錄就是把預先編譯好的固件或軟件「搬」進芯片內部存儲空間，讓電路板上的單片機、MCU、FPGA等元件真正「活」起來，能按你的需求去跑各種指令。它是PCBA加工里必不可少的一步，沒有這步，板子就只是沒靈魂的硬件。
程序燒錄在PCBA加工中的核心作用
1. 功能實現：硬件要想做數據處理、信號采集、系統控制等，離不開內置軟件的支持。燒錄把程序?qū)戇M去，才能讓芯片識別指令、運作功能。
2. 性能優化：通過燒錄特定算法，能調節系統啟動速度、功耗管理、通訊效率等，提升最終產品的表現和穩定性。
3. 版本管理與質量保障：每批產品都要確保燒錄同一固件版本，避免不同批次功能不一致；而且燒錄流程能配合追溯體系，出問題時還能快速定位。
4. 安全防護與加密：對于需要保密或個性化配置的產品，燒錄還能寫入加密密鑰、配置文件，實現防篡改和遠程升級。
PCBA加工程序燒錄的常見實現方式
在PCBA加工環節，你會遇到以下兩種主流「在線燒錄」＆「離線燒錄」方式，選擇適合的方式，能讓效率和良率雙雙up：
1. 離線燒錄（Offline Burning）
- 原理：先拿下芯片/板子到專用夾具（適配器）上，用編程器把程序?qū)戇M芯片，再裝回流水線。
- 優點：與SMT貼裝解耦，可在任何環境下靈活測試。
- 缺點：拆裝耗時、人工多、良率風險高，不太適合大批量生產。

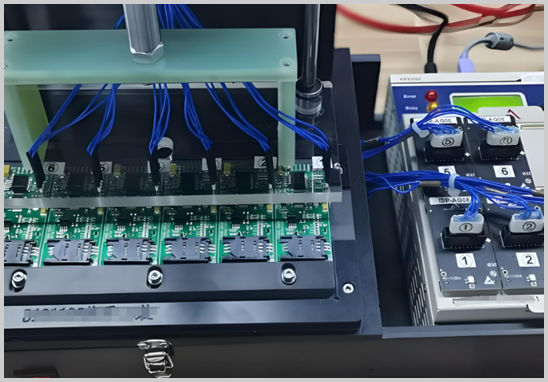

2. 在線燒錄（Online Burning）
- 原理：在貼片完成后的流水線上直接用燒錄頭（夾具）或SPI/UART等接口，通過線路板上的編程接口（如JTAG、SWD、ISP）實時燒錄。
- 優點：自動化程度高，速度快，適合大批量，高效率。
- 缺點：前期需做好板上編程接口設計，調試成本稍高。
PCBA加工程序燒錄的典型流程與工具
1. 準備階段
- 確認固件版本及Hex/Bin文件；
- 校驗MD5/SHA256數值，防止文件損壞；
2. 連接與配置
- 離線：將芯片裝到編程夾具；
- 在線：將燒錄治具與PCB上的編程座對接；
- 在燒錄器軟件中加載固件、設置電壓、通訊速率、時序等參數。
3. 開始燒錄
- 啟動燒錄程序，觀察進度條或狀態指示燈；
- 燒錄器實時顯示成功/失敗信息；
4. 校驗與測試
- 自動或手動校驗燒錄結果（軟件自帶CRC檢驗或Chip校驗）；
- 然后進行功能測試，保證程序與硬件兼容。
優化建議 & 注意事項
- 板級設計：提前預留標準編程接口（JTAG、SPI、UART），減少后期開板改動；
- 選擇合適方式：小批量或多品種可選離線，大批量推薦在線；
- 自動化追溯：結合MES系統，記錄燒錄參數、版本、結果，方便質量追溯；
- 溫度與靜電防護：燒錄環境需避免靜電和高溫，保護芯片安全。
通過以上介紹，您已經對“PCBA加工程序燒錄的作用”及“PCBA加工 程序燒錄 實現方式”有了清晰了解。如果您有更多PCBA加工、程序燒錄相關需求，歡迎咨詢深圳宏力捷電子，我們提供一站式SMT/DIP、高效可靠的自動化燒錄解決方案，助您輕松實現產品投產和升級。
