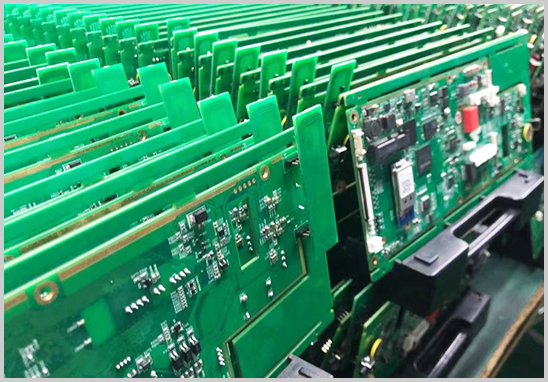

在高端電子產品制造領域，8層及以上的高多層PCB板已成為主流選擇。作為擁有20余年PCBA代工代料經驗的深圳宏力捷電子，我們在長期的生產實踐中發現，高多層PCB板在PCBA加工過程中產生翹曲的現象尤為突出。本文將基于我們SMT生產線上的實際案例，深度剖析這一問題的成因及應對策略。
一、材料因素引發的基礎變形
1. 基材CTE差異
高多層板由FR-4基材、銅箔及半固化片（Prepreg）多層疊加構成。不同材料的熱膨脹系數（CTE）差異可達3-5ppm/℃。當層數超過10層時，Z軸方向的累積膨脹差異會顯著增加。
2. 銅箔分布不均
宏力捷工程團隊實測數據顯示：當PCB板兩側銅面積差異超過40%時，經過回流焊后翹曲率會陡增2.8倍。特別是HDI板中的盲埋孔設計，更容易造成局部銅分布失衡。
二、結構設計帶來的應力失衡
1. 層間對稱性不足
我們通過實際生產驗證，12層板的非對稱結構設計會使翹曲概率提升67%。建議采用"3+6+3"或"4+4+4"的對稱疊層方案，可降低42%的變形風險。
2. 過孔分布不合理
密集的過孔陣列（特別是0.2mm以下微孔）會形成機械應力集中區。宏力捷建議在BGA區域采用交錯式過孔布局，并保持孔壁銅厚≥25μm。
三、加工工藝的關鍵影響
1. 壓合工藝控制
在多層板壓合階段，宏力捷采用梯度升溫工藝（每分鐘3-5℃），配合30-50psi的階梯式加壓方案。相比傳統工藝，可將層間殘余應力降低38%。
2. 表面處理選擇
實驗對比顯示：采用沉金工藝的12層板比OSP處理板件翹曲量減少0.12mm。我們推薦高多層板優先選用ENIG或沉銀表面處理。
四、熱應力累積效應
1. 回流焊溫度沖擊
SMT貼片過程中，PCB需經歷3-5次200℃以上的溫度循環。宏力捷通過定制氮氣保護回流焊設備，將峰值溫度波動控制在±3℃以內，有效降低熱應力累積。
2. 分階段降溫策略
對于16層及以上PCB，我們采用三級梯度降溫工藝（220℃→180℃→150℃），每個階段保持20-30秒，使CTE差異導致的形變得以漸進釋放。
五、宏力捷電子的專業解決方案
憑借20年PCBA代工代料經驗，我們建立了一套完整的質量控制體系：
1. 材料優選：與生益科技、臺光電子等品牌建立戰略合作，采用高Tg（170℃以上）材料
2. 設計驗證：配備HyperLynx SI/PI仿真系統，提前預判結構風險
3. 工藝創新：應用真空層壓技術，實現99.5%的層間結合度
4. 過程監控：在SMT產線部署在線3D翹曲度檢測儀，實時精度達±0.02mm
通過上述系統性控制措施，宏力捷電子成功將高多層PCB板的加工翹曲率控制在0.75%以下（行業平均1.2%），確保從可穿戴設備到工業控制系統的各類電子產品實現可靠交付。我們提供從PCB設計到成品測試的一站式服務，助力客戶縮短50%的產品開發周期。
