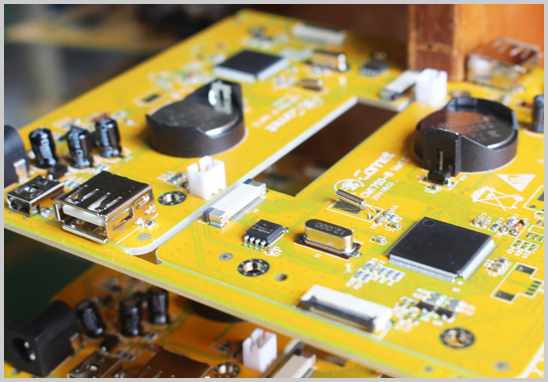

在將電路設計轉化為實際的印刷電路板組裝（PCBA）過程中，您需要準備一系列文件和資料，以確保順利的制造過程。
以下是通常需要的文件和資料：
1. Gerber 文件：
- Gerber 文件集： 包括頂層、底層、內層、絲印、鉆孔等圖層的Gerber文件，以描述電路板的圖形信息。
- Aperture 文件： 描述Gerber文件中使用的孔徑信息。
2. 布局文件：
- 原理圖： 電路板的原理圖，顯示連接關系和元件。
- PCB 布局文件： 包括元件布局、走線、層堆棧等信息。
3. BOM（Bill of Materials）：
- BOM 文件： 列出了電路板上所有元件的清單，包括型號、數量和制造商信息。
4. 組裝文件：
- 裝配文件： 顯示元件的正確位置和方向，通常包括組裝層信息。
- 粘貼層： 描述表面貼裝元件（SMD）的焊膏分布。
5. Pick-and-Place 文件：
- Pick-and-Place 文件： 包含每個元件的坐標信息，以便自動化裝配機器能夠準確放置元件。
6. 測試文件：
- 測試點文件： 標識出需要進行測試的點，便于功能測試和電氣測試。
- 測試規程和說明： 描述測試過程和標準，確保質量控制。
7. 元件數據表：
- 元件數據表： 包含每個使用的元件的詳細規格和特性。
8. 制造說明和文件：
- 制造說明書： 詳細說明電路板的制造流程，包括工藝和要求。
- IPC 標準： 遵循國際電氣和電子工程師協會（IPC）的標準，以確保質量和可靠性。
9. 特殊要求和注意事項：
- 特殊要求文檔： 如果有一些特殊的制造要求或注意事項，確保清晰地記錄和傳達給制造商。
10. 軟件和固件文件：
- 固件文件： 如果有嵌入式系統，提供相應的固件文件。
- 編程工具和方法： 如果需要在生產中燒錄固件，提供相應的工具和方法。
在準備這些文件和資料時，需與PCBA加工廠家進行密切合作，并遵循他們的要求和建議。這有助于確保順利的PCBA過程，提高最終產品的質量和可靠性。
