PCB制板是個復雜的過程，在PCB制板一系列生產流程中，匹配點很多，一不小心板子就會有瑕疵，牽一發而動全身，PCB的質量問題會層出不窮，比如就常見的就有短路，開路等等，接下來深圳PCB制板廠家-宏力捷電子為大家介紹下PCB制板的常見不良原因。
PCB制板常見不良原因
1、短路
(1)焊盤設計不當，我們可以將圓形焊盤改為橢圓形，加大點與點之間的距離，防止短路。
(2)PCB零件方向設計不當，比如SOIC的腳如果與錫波平行，便會引起短路，所以我們可以適當修改零件方向，使其與錫波垂直。
(3)自動插件彎腳，也會造成PCB短路，由于IPC規定線腳的長度在2mm以下，還有擔心彎腳角度太大時零件會掉，故容易造成短路，所以要將焊點離開線路2mm以上。
除了以上3點外，還有一些原因會造成PCB板短路的問題，比如基板孔太大，錫爐溫度過低，板面可焊性不佳，阻焊膜失效，板面被污染等等，工程師可以針對以上這些原因進行一系列的故障排查。
2、開路
跡線斷裂，或者焊料僅在焊盤上而不在元件引線上時，會發生開路的現象。
這是因?yàn)樵蚉CB之間沒有粘連或連接，就像短路一樣，這些都有可能發生在生產或焊接以及其他操作過程中。
振動或拉伸電路板，跌落它們或其他機械形變因素都會破壞跡線或焊點。
化學或濕氣會導致焊料或金屬部件磨損，從而導致組件引線斷裂。
3、PCB板上出現暗色及粒狀的接點
PCB板上出現這類問題，多半是因?yàn)楹稿a被污染及溶錫中混入的氧化物過多，造成焊點結構太脆。要注意的是不要與使用含錫成份低的焊錫造成的暗色混淆。
造成這個問題的另外一個原因是加工制造過程中所使用的焊錫本身成份產生變化，雜質含量過多，需加純錫或更換焊錫。
斑痕玻璃起纖維積層的物理變化，比如層與層之間發生分離的現象。
但這種情況并不是焊點不良，而是基板受熱過高，降低預熱及焊錫溫度或增加基板行進速度便可。
4、PCB板焊點變成金黃色
正常情況下PCB板的焊錫呈現的是銀灰色，但偶爾也有金黃色的焊點出現。造成這一問題的主要原因是溫度過高，這時候只需要調低錫爐溫度便好。
5、環境影響
在極端溫度或溫度變化不定，濕度過大，高強度的振動等環境下，很容易造成PCB板的損害。比如，環境溫度的變化會引起板子的形變，因此將會破壞焊點，彎曲板子形狀，或引起PCB板上的銅跡線斷路。

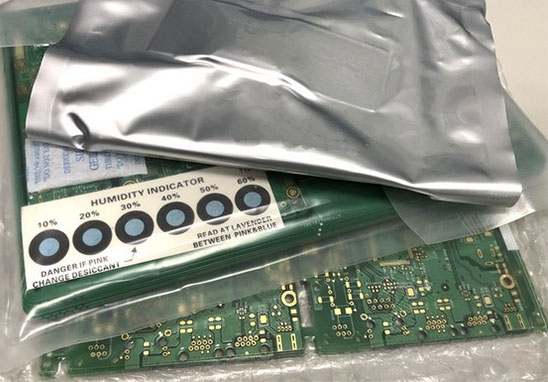

空氣中的水分會導致金屬表面氧化，腐蝕和生銹，如暴露的在外的銅跡線，焊點，焊盤以及元器件引線會受到一定的影響。
在部件和PCB板表面堆積污垢，灰塵或碎屑會減少部件的空氣流動和冷卻，導致PCB過熱和性能降級。
振動，跌落，擊打或彎曲PCB會使其變形或出現裂痕，而大電流或過電壓則會導致PCB板被擊穿或元器件和通路迅速老化。
