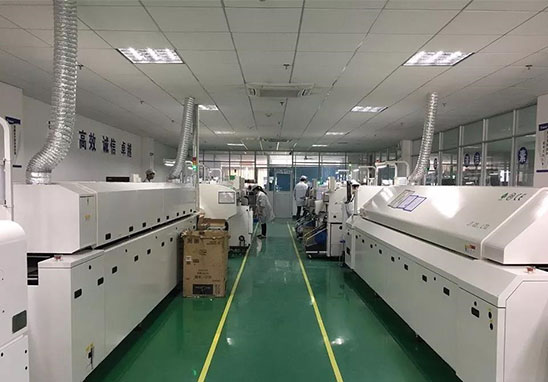

一條正常完整的PCBA生產線都配備有錫膏印刷機、貼片機、回流焊、波峰焊、AOI檢測儀、ICT在線測試儀等設備。這么多設備PCBA加工過程中需要注意哪些事項呢？接下來深圳PCBA加工廠家-深圳宏力捷電子為大家介紹下。
一、運輸
為防止PCBA損壞，在運輸時應使用如下包裝：盛放容器一般會選用防靜電周轉箱；隔離材料則為防靜電珍珠棉。放置間距則應該在PCB板與板之間、PCB板與箱體之間有大于10mm的距離。放置高度必須距周轉箱頂面有大于50mm的空間，保證周轉箱疊放時不要壓到電源，特別是有線材的電源。
二、PCBA加工洗板要求
板面應干凈整潔，不能有錫珠、元件引腳、污漬。特別是插件面的焊點處，不應該看到任何焊接留下的污物。洗板的時候一定要注意對以下器件加以防護：線材、連接端子、繼電器、開關、聚脂電容等易腐蝕器件，且繼電器嚴禁用超聲波清洗。
三、關于邊緣
所有元器件安裝完成后不允超出PCB板邊緣。
四、PCBA加工過爐時
由于插件元件的引腳受到錫流的沖刷，部分插件元件過爐焊接后會存在傾斜，導致元件本體超出絲印框，因此要求錫爐后的補焊人員對其進行適當修正。
1、臥式浮高功率電阻可扶正1次，扶正角度不限。
2、元件引腳直徑大于1.2mm的臥式浮高二極管（如DO-201AD封裝的二極管）或其他元件，可扶正1次，扶正角度小于45°。
3、立式電阻、立式二極管、陶瓷電容、立式保險管、壓敏電阻、熱敏電阻、半導體（TO-220、TO-92、TO-247封裝），元件本體底部浮高大于1mm的可扶正1次，扶正角度小于45°；如果元件本體底部浮高小于1mm的，須用烙鐵將焊點熔化后進行扶正，或更換新器件。
4、PCBA加工中，電解電容、錳銅絲、帶骨架或環氧板底座的電感、變壓器，原則上不允許扶正，要求一次焊好，如有傾斜則要求用烙鐵將焊點熔化后進行扶正，或更換新器件。
為什么選擇深圳宏力捷做PCBA加工？
1. 實力保障
? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
