我不知道您是否發現過這種現象：大多數PCB設計層數都是偶數層，例如常見的四層板，六層板。這是為什么？實際上，偶數層PCB確實比奇數層PCB具有更多優勢。
偶數層PCB的優勢
1. 成本低
由于缺少一層介質和箔，奇數PCB的原材料成本略低于偶數PCB的原材料成本。但是奇數層PCB的加工成本明顯高于偶數層PCB。內層的加工成本是相同的，但是箔/芯結構顯著增加了外層的加工成本。
奇數層PCB需要在核心結構工藝的基礎上增加非標準的疊層粘合工藝。與核結構相比，向核結構中添加箔的工廠的生產效率將降低。在層壓之前，外芯需要進行額外的處理，這增加了外層刮傷和蝕刻錯誤的風險。

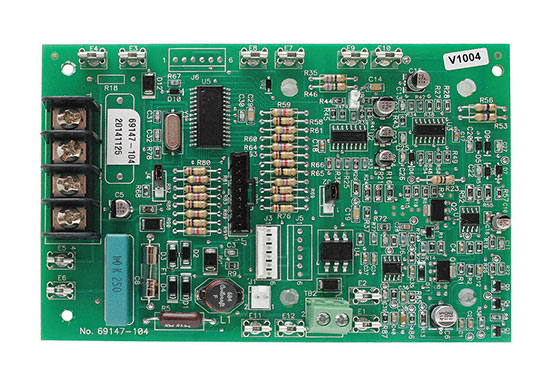

2. 平衡結構，避免彎曲
PCB設計沒有奇數層的PCB??的最好理由是，它很容易彎曲。在多層電路接合工藝之后冷卻PCB時，當芯結構和箔涂層結構冷卻時，不同的層壓張力將導致PCB彎曲。隨著電路板厚度的增加，彎曲具有兩種不同結構的復合PCB的風險也會增加。消除電路板彎曲的關鍵是采用平衡分層。盡管一定程度的彎曲PCB符合規格要求，但后續的PCBA加工效率將降低，從而導致成本增加。由于組裝需要特殊的設備和工藝，因此降低了零件的放置精度，因此會損壞質量。
變化更容易理解：在PCB技術過程中，四層板優于三層板控制，主要在對稱性方面，四層板的翹曲度可以控制在0.7％以下（IPC600標準），但是三層板的尺寸，翹曲度將超過標準，這會影響SMT和整個產品的可靠性，因此對于一般的PCB設計人員，不要設計奇數層板，即使是奇數層功能，將假冒設計成偶數層，將五層PCB設計分成6層，將7層PCB設計分成八層。
基于上述原因，PCB多層板的設計大多采用偶數層，很少采用奇數層。

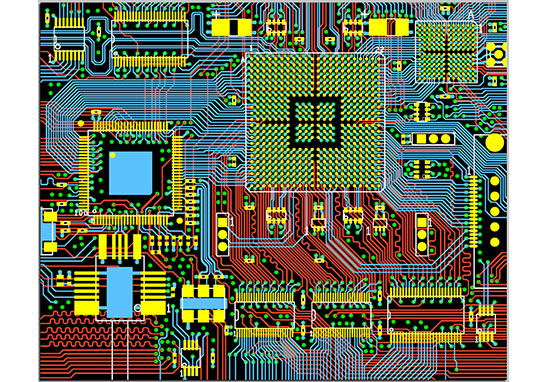

如何平衡級聯并降低奇數層PCB的成本？
當PCB設計中出現奇數個PCB層時，以下方法可以平衡級聯，降低PCB的生產成本并避免PCB彎曲。
1.添加一個信號層并加以利用
如果PCB的電源層是偶數而信號層是奇數，則可以使用此方法。添加層不會增加成本，但可以減少交貨時間并提高PCB質量。
2.添加額外的電源層
如果PCB的電源層為奇數，信號層為偶數，則可以使用此方法。一種簡單的方法是在堆棧中間添加一個層，而無需更改其他設置。首先，在PCB上排列奇數層，然后復制中間的層并標記其余的層。這類似于應用于增厚層中的箔的電性能。
3.在PCB板中心附近添加空白信號層
這種方法最大程度地減少了堆疊不平衡并提高了PCB質量。首先是奇數層的布線，然后添加空白信號層，標記其余層。它用于微波電路和混合介質（介電常數不同）電路中。
