經常會遇到客戶叫幫忙從PCB文件中把BOM清單導出來，為了方便有這樣需求的朋友，接下來深圳PCB設計公司-深圳宏力捷電子為大家分享PADS導BOM表及坐標的方法。
1. 用PADS打開需要導出BOM的PCB圖文件，然后，打開“Basic Scripts”。

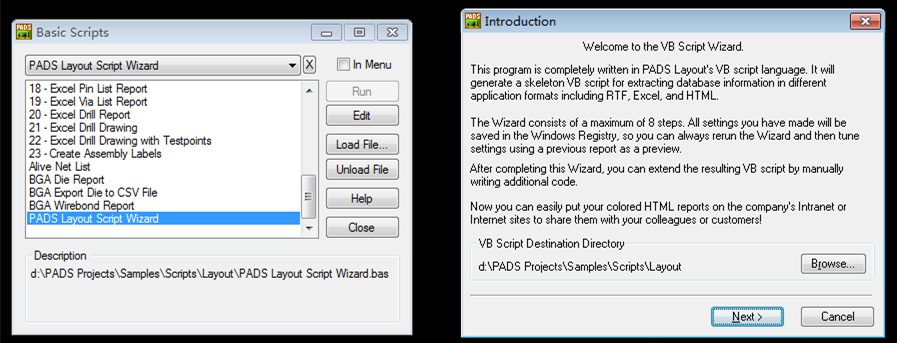

點擊之后，顯示如下彈出框：

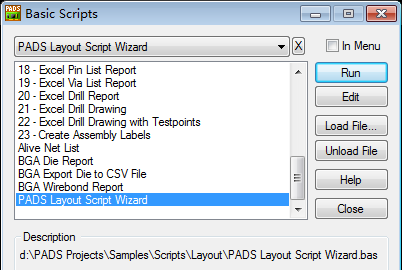

2. 選擇“PADS Layout Script Wizard”，然后點“Run”。

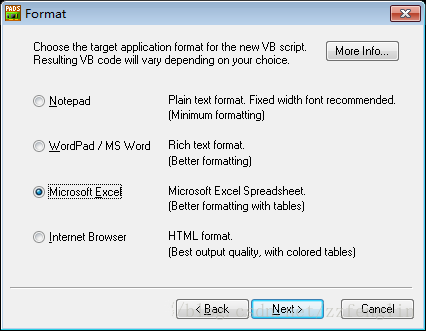

3. 繼續點擊下一步，配置“Format”。
選擇“Microsoft Excel”。

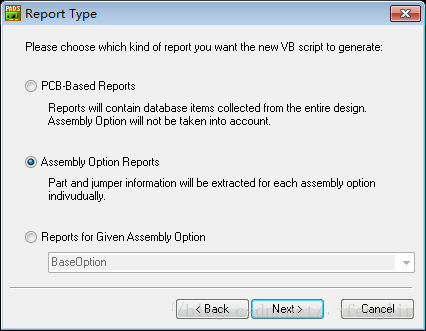

4. 繼續點擊下一步，配置“Report Type”。
如上圖所示選擇“Assembly Option Reports”。

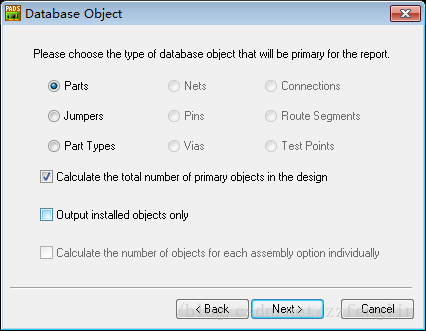

5. 繼續點擊下一步，配置“Database Object”。
按照上圖所示進行選擇配置即可。

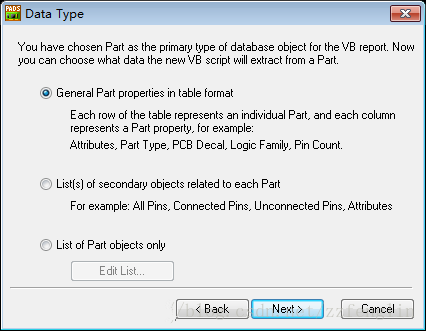

6. 繼續點擊下一步，配置“Data Type”。
按照如上圖所示進行選擇配置即可。

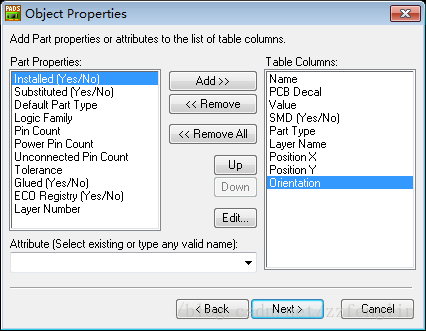

7. 繼續點擊下一步，配置“Object Properties”。
可以根據自己的情況，將左側“Part Properties”中需要的條目“Add”到右側的“Table Columns”中，右側的條目就是導出BOM后Excel表格中顯示的條目。

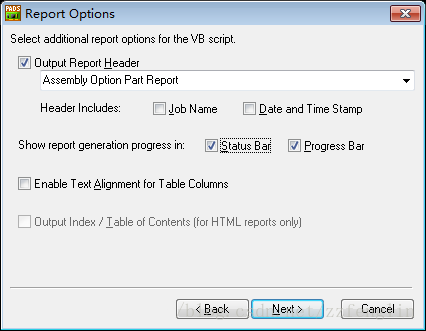

8. 繼續點擊下一步，配置“Report Options”。
按照如上圖所示選擇配置即可。

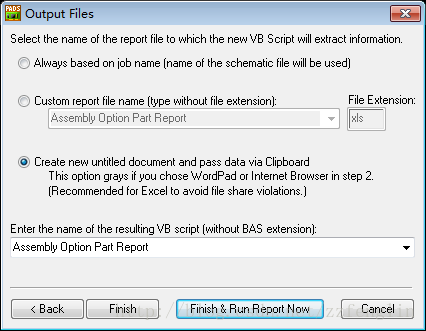

9. 繼續點擊下一步，配置“Output Files”。
按照如上圖所示選擇配置即可，配置完成后，點擊“Finish”，即可生成新的配置選項：

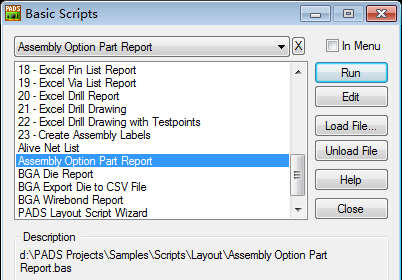

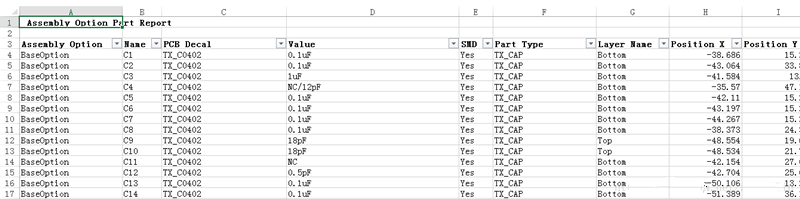

10. 上圖中的“Assembly Option Part Report”就是我們剛剛配置好的，選中這一條，然后點擊“Run”，即可導出我們需要的BOM文件：
這樣，我們通過PADS工具打開PCB文件，然后配置腳本文件來生成我們需要的BOM表格文件的方法就演示完了。
